Den formede ladningen er nøkkelkomponenten for å bestemme stridshodets skadeevne. Sammenlignet med det tradisjonelle kuppelmaterialet kan titanlegeringen oppnå en god matching av penetrasjonsdybde og blenderåpning.
Effekten av deformasjonstemperatur, deformasjonshastighet og deformasjonsmengde på mikrostrukturen og teksturegenskapene tilTB6 titanlegeringisotermisk smiing i ＋ fase-regionen ble studert. DeTB6 titanlegeringsforingsprøveble fremstilt ved den optimaliserte prosessen, og dens mikrostruktur og mekaniske egenskaper ble karakterisert.
Resultatene viste at etter pluss I isotermisk smiing, øker den gjennomsnittlige kornstørrelsen til TB6 titan med økningen av smitemperaturen, og teksturstyrken avtar med reduksjonen i deformasjonshastigheten. Den isotermiske smiddeTB6 titanlegeringsforingtilberedt av den optimaliserte prosessen har jevn kornstørrelse i alle deler etter aldringsbehandling i fast løsning. Gjennomsnittlig strekkfasthet ved romtemperatur langs retningen til den koniske samleskinnen til foringen er 1128 mpa.
Isotermisk smiprosessparametere

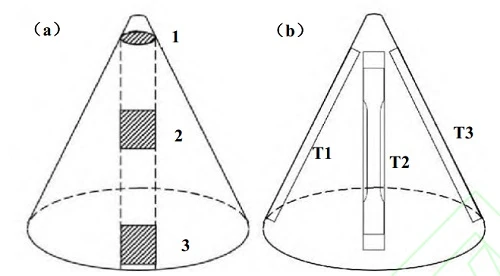

Skjematisk diagram av metallografisk prøvetaking av foringssmiing (a) metallografisk (b) strekk
Opprinnelig mikrostruktur av bar (a) mikrostruktur (b) IPF-diagram
IPF-diagrammer (a) ~ (I) av isotermisk smiing TB6 titanlegering tilsvarer henholdsvis prosess 1 ~ 9
Fysisk tegning av TB6 titanlegering isotermisk formsmiing foringssmiing (a) og deler (b)
